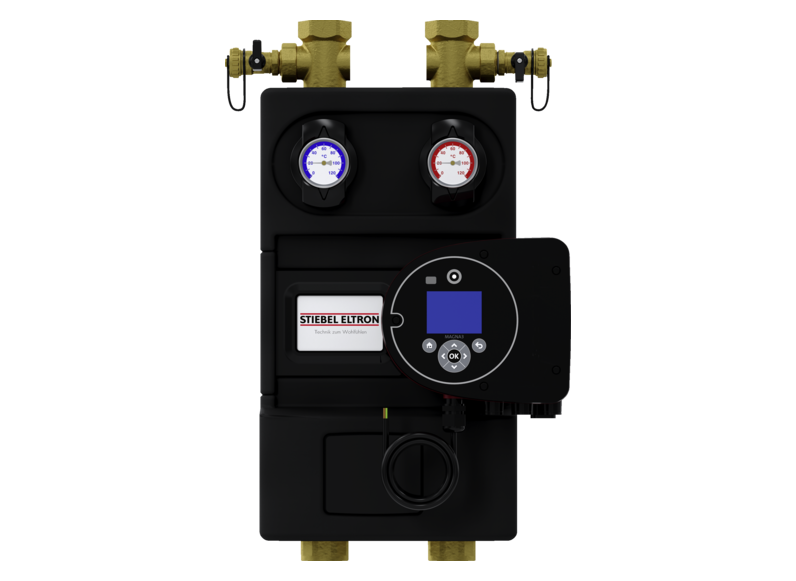

Netzpumpenmodule
PM-U 1

    • Zentrale Wärmeversorgung mehrerer Wohnungen
    • Hochwertige Verarbeitung
    • Montagefertig inklusive Wandhalterung
    Jetzt bestellen!

    Produktdetails

    Anwendung • Das ungemischte Netzpumpenmodul eignet sich für die zentrale Wärmeversorgung eines Gebäudenetzes mit mehreren Wohnungen. • Das Modul besteht aus Messing-Rohrstrecken, einer drehzahlgeregelten Hocheffizienz-Pumpe, Absperrmöglichkeiten, Thermometern im Vor- und Rücklauf, einer Spül- und Entleerungsvorrichtung, einer Schwerkraftbremse und der Isolierung. • Zur einfachen Installation ist eine Wandhalterung beigelegt.



    Reach-Information
    Technisches Datenblatt

    Produktnummer: 202582

    Höhe: 531 mm

    Breite: 360 mm

    Tiefe: 245 mm

    Einbaulänge (Stichmaß): 531 mm

    Gewicht: 12,2 kg

    Anschluss Verbraucher: G 1¼

    Anschluss: DN 32

    Max. zulässiger Druck: 1 MPa

    Max. Durchflussmenge: 47 l/min

    Max. zulässige Temperatur: 110 °C

    Druckverlust: 800 hPa

    Leistung für Heizung (bei 10K): 90 kW

    Leistung für Trinkwasser-Erwärmung (bei 30K): 271 kW

    Leistung bei 20 K (700 hPa): 181 kW

    Max. Durchflussmenge bei Restförderhöhe 700 hPa: 7785 l/h

    Leistung bei 20 K (800 hPa): 163 kW

    Max. Durchflussmenge bei Restförderhöhe 800 hPa: 7015 l/h

    Leistung bei 20 K (900 hPa): 144 kW

    Max. Durchflussmenge bei Restförderhöhe 900 hPa: 6215 l/h

    Leistung bei 20 K (1000 hPa): 126 kW

    Max. Durchflussmenge bei Restförderhöhe 1000 hPa: 5415 l/h

    Anzahl Wohneinheiten bei 3 kW Heizleistung pro Einheit: 30

    Nennspannung: 230 V

    Leistungsaufnahme P1: 9 - 193 W

    Frequenz: 50/60 Hz
